干式變壓器SCB9-630/10
　相干關頭字：SCB9干式變壓器，SCB9-630/10干變，SCB9-630變壓器價錢，SCB9-630/10環氧樹脂澆注干式變壓器手藝參數

　　

　　北京創聯匯通電氣裝備有限公司主營SCB9（10）系列環氧樹脂澆注干式變壓器、S9及S11系列全密封油浸式變壓器、箱式變電站、有載調壓變壓器、中頻爐變壓器、非晶合金變壓器、凹凸壓配電柜等電氣裝備，代價實惠，質量三年三包。接待來電征詢洽商。

　　

　　SCB9-630/10-0.4干式變壓器布局及特性：

　　

　　SCB9環氧樹脂澆注干式變壓用具有寧?kù)o，阻燃防火，無凈化，可間接安裝在負荷中間。免保護、安裝簡潔。防潮機能好，停運后不經預枯燥便可投入運轉。消耗低，部分放電量低、樂音小、逼迫風冷前提下能夠120% 額定負載運轉。本身備有完美的溫度庇護節制體系，為變壓器寧?kù)o運轉供給靠得住保障。該產物的靠得住性目標曾經到達海內進步前輩程度。

　　

　　產品特性：

　　

　　1.線圈采取銅導線環繞糾纏或箔繞，以玻璃纖維加強，環氧樹脂不加填料真空枯燥脫氣脫濕團體澆注，機器強度高，抗短路，耐打擊才能強。

　　

　　2.高壓繞組先結尾及中心分接抽頭采取銅嵌件預埋布局，鋼性好，便于調檔，美妙整潔。

　　

　　3.鐵芯采取優良晶粒取向冷軋硅鋼片疊制，45度全斜多門路接縫。概況用樹脂絕緣涂層籠蓋，耐濕潤，防銹，降噪。

　　

　　4.鐵芯、夾件和線圈之間采取彈性件夾緊，使線圈處于不變壓緊狀況，以下降噪音。

　　

　　5.變壓器按自冷設想，團體澆注的高(低)壓線圈筒壁內部預留有縱向透風道，可裝備逼迫風冷裝配(冷卻風機)，采取逼迫風冷裝配后，可進步輸出容量20%。

　　

　　6.配有溫控器，在高壓線圈頂部的預埋孔內安排鉑電阻(PtlOO)。以監測變壓器繞組溫升，主動啟停冷卻風機并設有毛病報警、超溫報警和超溫跳閘功用，為干式變壓器供給靠得住的過載庇護裝配，從而進步干式變壓器運轉的寧?kù)o性。

　　

　　布局特性：

　　

　　鐵芯：鐵芯選用入口優良冷軋硅鋼片，三階全斜接縫布局，芯柱采取F級無緯帶綁扎，鐵芯概況采取環氧樹脂包封，下降了空載消耗，空載電流和鐵皮噪聲，夾件和緊回件經特別概況處置，使產物表面質量有了進一步進步。

　　

　　溫控體系微風冷體系：采取橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，形狀美妙等特性，加強了變壓器的過載才能。溫度節制采取智能溫控儀，進步了變壓器運轉寧?kù)o靠得住性。

　　

　　庇護外殼和出線母排：庇護外殼對變壓器作進一步寧?kù)o庇護，防護品級有IP20、IP23等。外殼質料有鋁合金、冷軋鋼板，不銹鋼等供用戶挑選。高壓出線用尺度母線排擠線，側出線和頂出線都可，也可為用戶設想特別出線體例。

　　

　　SCB9-630/10-0.4干式變壓器履行尺度：

　　

　　GB1094.11-2007 干式電力變壓器

　　

　　GB/T10228-2008?干式電力變壓器手藝參數和要求

　　

　　GB1094.10-2003 電力變壓器第3部門：絕緣程度、絕緣實驗和外絕緣氛圍間隙

　　

　　JB/T10008-2004 6~500KV級變壓器聲級

　　

　　JB/T56009-1998 干式電力變壓器產物質量分等

　　

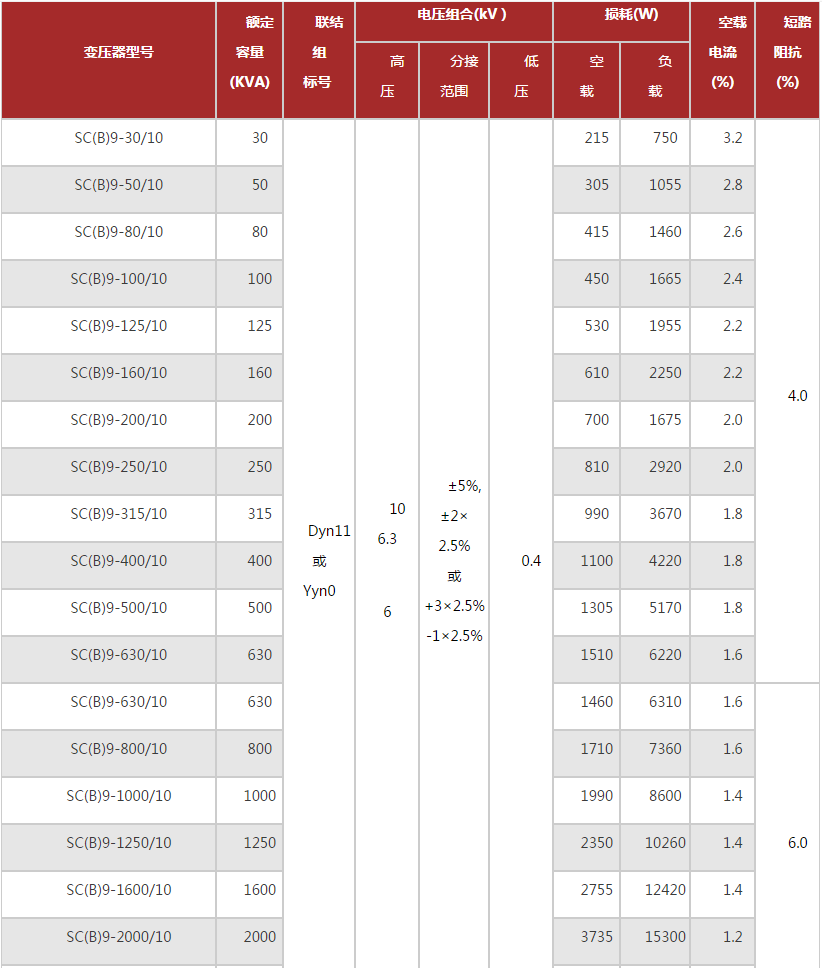

　　SCB9-630/10-0.4干式變壓器及SCB9系列干式變壓器手藝參數：

　　

　　注：表中重量及形狀尺寸數據僅供參考，若有變動，恕不另行告訴。

　　

　　SCB9-630/10-0.4干式變壓器利用前提：

　　

　　1.情況溫度：-50℃~+50℃

　　

　　2.海拔高度<=1000m

　　

　　3.其他超越本手藝前提規定的內容，由用戶與我公司手藝部協商處置，并在定貨時說明。

　　

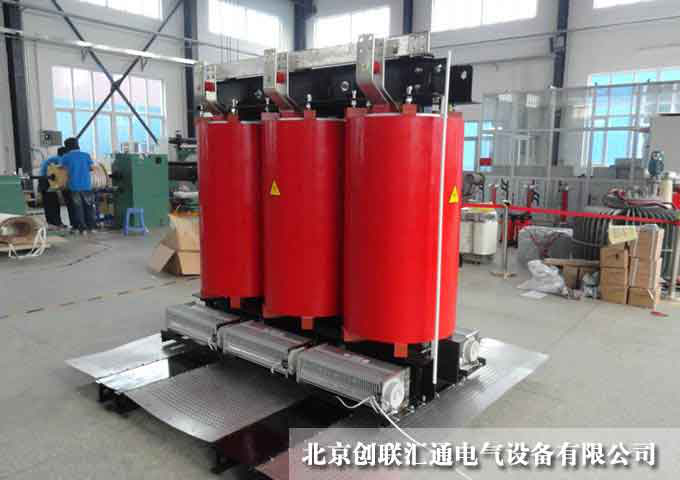

　　SCB9-630/10-0.4變壓器實在圖照：
