S11系列35kv級油浸式變壓器

【額定容量】：50-4000kva 【額定電壓】：35kv
【聯結組別編號】：Dyn11，Yyno

產品價格 ??￥

產品用途

用于高層建筑、商業中心、地鐵、機場、車站、工礦企業、鉆井平臺、采油平臺，特別適用于易燃、易爆等防火要求高以及環境惡劣的場所使用用于電力系統，交通，郵電部門。

全國24小時銷售熱線:13263317831

獲取優惠報價在線咨詢設備

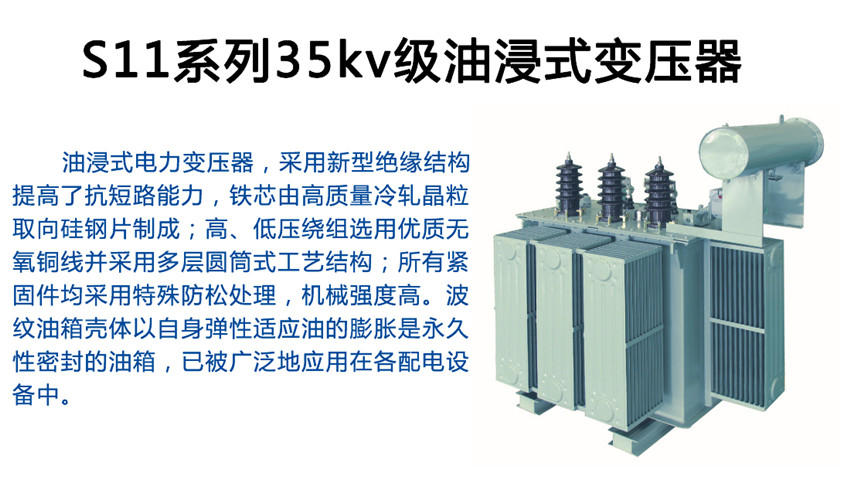

一、產品概述
油浸式電力變壓器，采用新型絕緣結構，提高了抗短路能力，鐵芯由高質量冷軋晶粒取向硅鋼片制成；高、低壓繞組選用優質無氧銅線并采用多層圓筒式工藝結構；所有緊固件均采用特殊防松處理，機械強度高。波紋油箱殼體以自身彈性適應油的膨脹是永久性密封的油箱，已被廣泛地應用在各配電設備中。
二、執行標準
GB 1094.1-1996      GB 1094.2-1996
GB 1094.3-2003      GB 1094.5-2003
GB /T6451-1999      GB /T10237-1988
GB /T3837-1996      GB /T7595-2000

三、正常使用的條件
1.海拔高度不超過1000m；
2.最高環境溫度+40℃；
3.最高年平均溫度+20℃；
4.最高日平均溫度+30℃；
5.戶外最低氣溫-25℃；

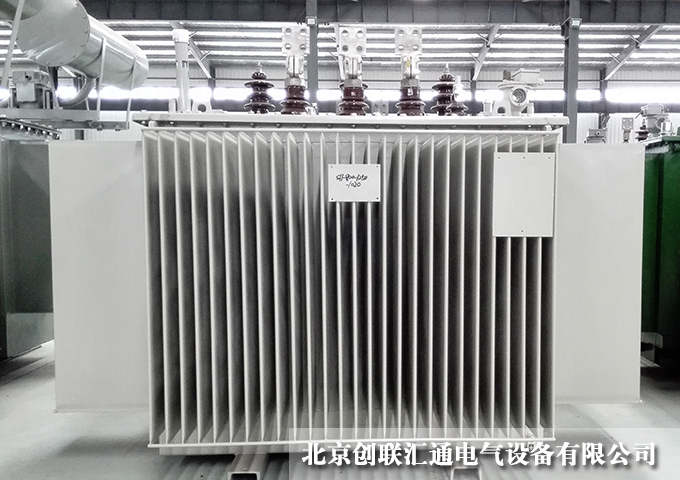

產品圖片

產品參數

額定容量 (kVA)	電壓組合(kV）			聯結 組標號	短路阻抗 (%)	損耗(kW)		空載電流 (%)	重量			外形尺寸 長(L)×寬(B)×高(H)	規矩 縱向×橫向
額定容量 (kVA)	高壓	分接范圍	低壓	聯結 組標號	短路阻抗 (%)	空載	負載	空載電流 (%)	器身重	油重	總重	外形尺寸 長(L)×寬(B)×高(H)	規矩 縱向×橫向
10	11 10.5 10 6.3 6	±5%	0.4	Yyn0	4.0	0.07	0.33	3.0	90	47	175	660×430×820	400×400
20						0.10	0.46	2.7	110	55	220	700×450×910	400×400
30						0.13	0.60	2.1	160	62	280	740×460×930	400×400
50						0.17	0.87	2.0	220	76	365	770×500×980	400×400
63						0.20	1.04	1.90	250	85	395	810×560×1000	400×400
80						0.25	1.25	1.80	290	96	480	845×650×1030	400×400
100						0.29	1.50	1.6	325	105	520	870×710×1050	400×400
125						0.34	1.80	1.5	375	125	625	915×720×1070	400×400
160						0.40	2.20	1.4	435	140	720	1205×690×1130	550×550
200						0.48	2.60	1.3	535	163	855	1290×750×1180	550×550
250						0.56	3.05	1.2	610	183	980	1305×760×1250	550×550
315						0.67	3.65	1.1	745	210	1170	1415×850×1285	550×550
400						0.80	4.30	1.0	850	237	1340	1500×900×1320	550×550
500						0.96	5.10	1.0	1000	285	1590	1545×920×1360	550×550
630				Yyn0 或 Dyn11	4.5	1.20	6.20	0.9	1220	360	1870	1680×1020×1375	660×660
800						1.40	7.50	0.8	1395	406	2155	1760×1070×1450	660×660
1000						1.70	10.30	0.7	1650	490	2690	1800×1100×1540	660×660
1250						1.95	12.80	0.6	1950	550	3090	1860×1130×1620	660×660
1600						2.40	14.50	0.6	2325	615	3590	2030×1250×1670	820×820
2000						3.00	16.50	0.5	2900	870	4800	2220×1380×1820	820×820
2500						3.30	20.00	0.4	3590	985	5860	2270×1400×2000	1070×1070

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
